Контроль толщины стали в стрелах и ковшах
Контроль толщины стали в стрелах и ковшах: нормы износа и замеры толщиномером
Критический износ металла начинается при потере 15–20 % от номинальной толщины стенки. Ультразвуковой толщиномер фиксирует остаточное сечение с точностью ±0,1 мм, что позволяет предотвратить аварийный отказ. Для условий России с температурами до −40 °C контроль металла входит в обязательный регламент ТО. Снижение толщины допустимо только при использовании высокопрочных марок стали и усилении конструкции.
Металлургия конструкционных сталей: марки и свойства
Выбор стали определяет допустимую толщину стенки. Высокопрочные марки позволяют уменьшить сечение без потери несущей способности. Обычная конструкционная сталь требует запаса по толщине для компенсации износа.
| Марка стали (ГОСТ/Аналог) | Предел текучести, МПа | Твёрдость, HB | Допустимая толщина, мм | Применение |
|---|---|---|---|---|
| 09Г2С (ГОСТ 19281) | ≥325 | 120–160 | 12–20 | Стрелы, рукояти, силовой каркас |
| 10Г2С-У (Северное исполнение) | ≥450 | 140–180 | 10–16 | Работа при −60 °C, ударные нагрузки |
| Износостойкая (аналог 400–500 HB) | ≥1000 | 400–500 | 6–10 | Днище ковша, режущие кромки |
| Конструкционная (Ст3) | ≥245 | 110–130 | 16–25 | Временные конструкции, неответственные узлы |
- Переход на сталь с пределом текучести 450 МПа снижает массу узла на 20–25 %.
- Сварка высокопрочных сталей требует подогрева до 100–150 °C для предотвращения трещин.
- Ударная вязкость KCV для севера должна быть ≥40 Дж/см² при −40 °C.
Технология измерения толщины: погрешности и калибровка
Ультразвуковой метод требует подготовки поверхности. Шероховатость и краска искажают сигнал. Калибровка по эталону обязательна перед началом работ.
| Фактор влияния | Погрешность измерения | Способ компенсации |
|---|---|---|
| Лакокрасочное покрытие | +0,1–0,5 мм | Зачистка до металла или режим «сквозь покрытие» |
| Шероховатость (ржавчина) | +0,3–1,0 мм | Шлифовка зоны замера (пятно 30×30 мм) |
| Температура металла | ±0,05 мм на 20 °C | Калибровка при температуре объекта |
| Кривизна поверхности | До 0,2 мм | Использование призмы или малого датчика |
| Остаточная намагниченность | До 0,3 мм | Размагничивание или смена метода контроля |

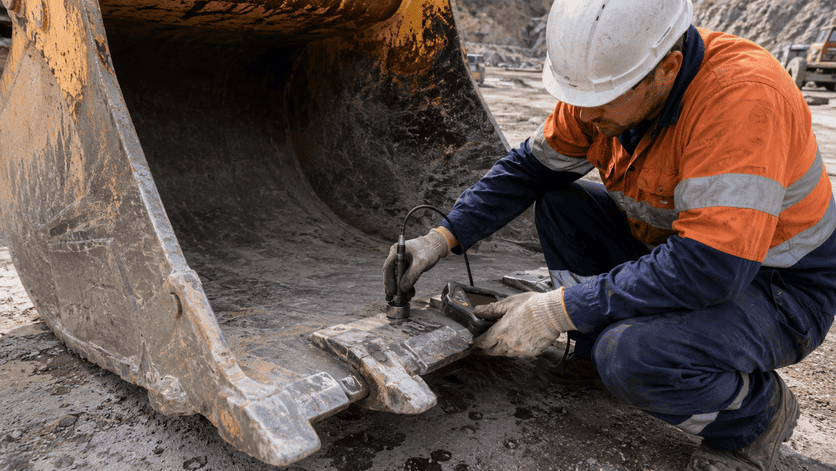

- Очистите зону замера от грязи, льда и отслоившейся краски.
- Нанесите контактный гель (техглицерин или спецсостав).
- Прижмите датчик перпендикулярно, удерживайте 2–3 секунды.
- Сделайте 3–5 замеров в радиусе 50 мм, запишите минимальное значение.
- Сравните результат с паспортной толщиной изделия.
- Типичная ошибка: замер по ржавчине без зачистки завышает результат на 0,5–1,5 мм.
- Нельзя доверять единичному замеру в зоне сварного шва — структура неоднородна.
- При температуре ниже −15 °C прогрейте прибор 10–15 минут для стабилизации электроники.
Критические зоны износа и допустимые нормы
Не все элементы изнашиваются равномерно. Зоны концентрации напряжений требуют повышенного внимания. Снижение толщины в силовых узлах опаснее, чем в защитных накладках.
| Элемент конструкции | Номинальная толщина, мм | Минимально допустимая, мм | Критический износ, % |
|---|---|---|---|
| Стрела (основное полотно) | 12–20 | 9–15 | ≤25 |
| Рукоять (зона шарниров) | 10–16 | 7–12 | ≤30 |
| Ковш (дно, кромка) | 8–14 | 5–9 | ≤35 |
| Усиления (накладки) | 6–10 | 4–6 | ≤40 |
| Ушки под пальцы | 20–40 | 18–35 | ≤10 |
- Потеря 1 мм на кромке ковша при работе с абразивом сокращает ресурс на 200–300 моточасов.
- Неравномерный износ создаёт концентраторы напряжений — риск трещины растёт в 3–5 раз.
- Овальность отверстий под пальцы более 2 мм требует расточки или замены втулки.
Экономика ремонта и замены узлов
Своевременный контроль снижает операционные расходы. Ремонт на ранней стадии обходится дешевле замены узла в сборе. Простой техники в сезон стоит дороже стоимости металла.
| Условия эксплуатации | Порог износа для ремонта, % | Порог для замены, % | Экономия при своевременном ремонте, руб. |
|---|---|---|---|
| Песок, гравий (абразив) | 20 | 35 | 150 000–400 000 |
| Скальный грунт, удары | 15 | 25 | 300 000–800 000 |
| Зимняя эксплуатация (−30 °C) | 10 | 20 | 200 000–600 000 |
| Смешанные работы | 18 | 30 | 180 000–500 000 |
- Ремонт накладки на ковш при износе 20 %: 80 000–120 000 руб., простой 1–2 смены.
- Замена стрелы при критическом износе: 1,2–2,5 млн руб., простой 7–14 дней.
- Профилактический контроль 1 раз в 250 моточасов снижает риск внезапного отказа на 60–70 %.
Чек-лист полевого осмотра техники
Используйте этот список для приёмки или планового осмотра. Отклонение от пунктов требует детальной дефектовки.

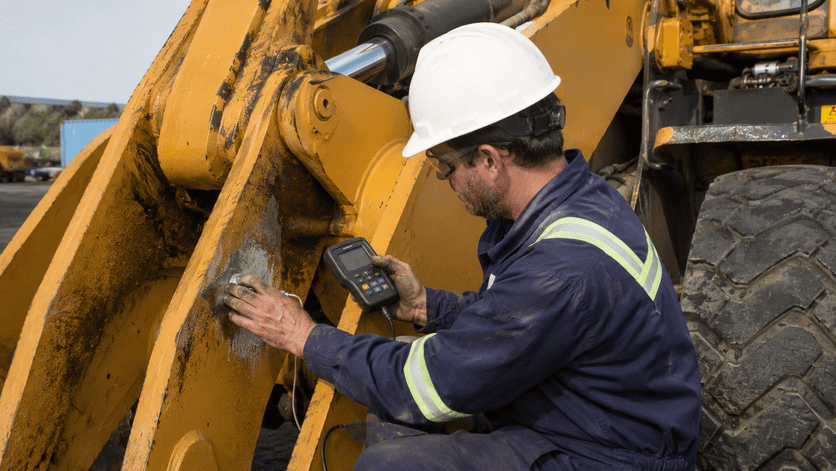

- Толщиномер: сетка замеров в 10–12 точках на стреле и 8–10 на ковше.
- Коробчатые профили: простукивание молотком через деревянный брусок для выявления отслоений.
- Швы: визуальный контроль катета, отсутствие подрезов и пор (лупа 5–10 крат).
- Ушки: контроль овальности отверстий, зазоры с пальцем, трещины от краёв.
- Износ днища: проверка прямой рейкой и щупами на наличие «лодочки».
- Геометрия: визуальный прогиб стрелы под нагрузкой, контроль по реперам.
- Если на ковше тонкий лист без накладок — заложите в смету усиление защитными планками.
- Отсутствие смазки в шарнирах ускоряет износ пальцев и отверстий в 2–3 раза.
- Перегруз сверх паспортной массы — главная причина усталостных трещин в тонкостенных элементах.
На практике решение о ремонте принимают по совокупности данных. Сочетание показаний толщиномера, визуального осмотра и анализа условий работы даёт прогноз ресурса с точностью до ±15 %. Для максимальной эффективности нужен комплексный подход к технике.
